Референтная плоскость артикулятора — ээто универсальная пространственная плоскость для верхней и нижней челюсти пациента или модели в артикуляторе.

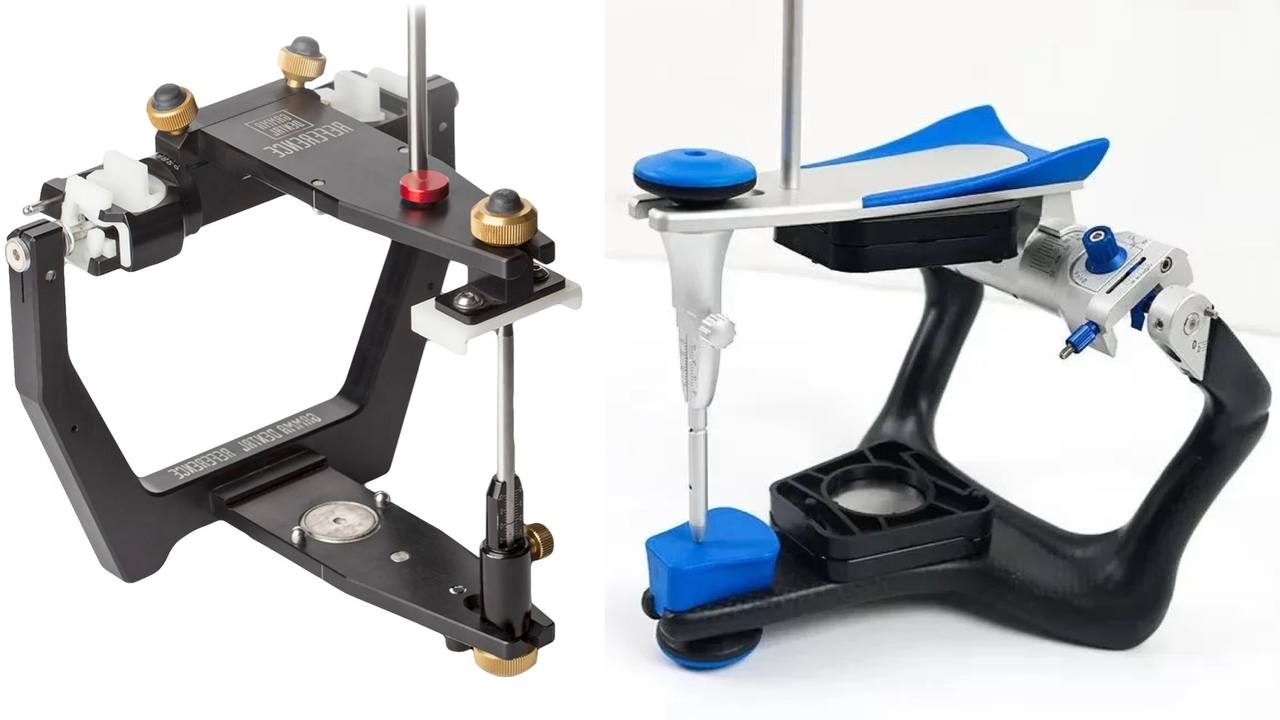

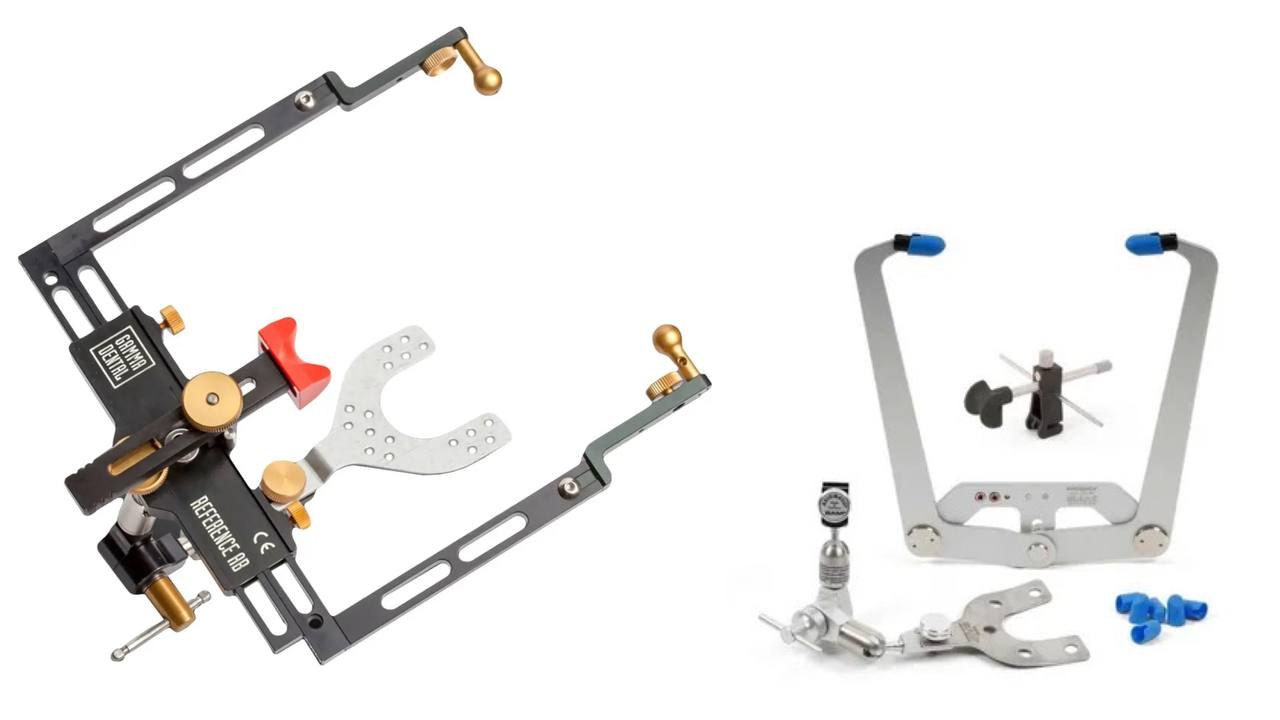

Лицевая дуга артикулятора у каждой системы артикулятора своя.
Напомню, лицевая дуга — это приспособление, которое позволяет перенести корректное положение верхней челюсти пациента относительно его ориентиров (в каждой системе они свои), а затем перенести его в артикулятор.

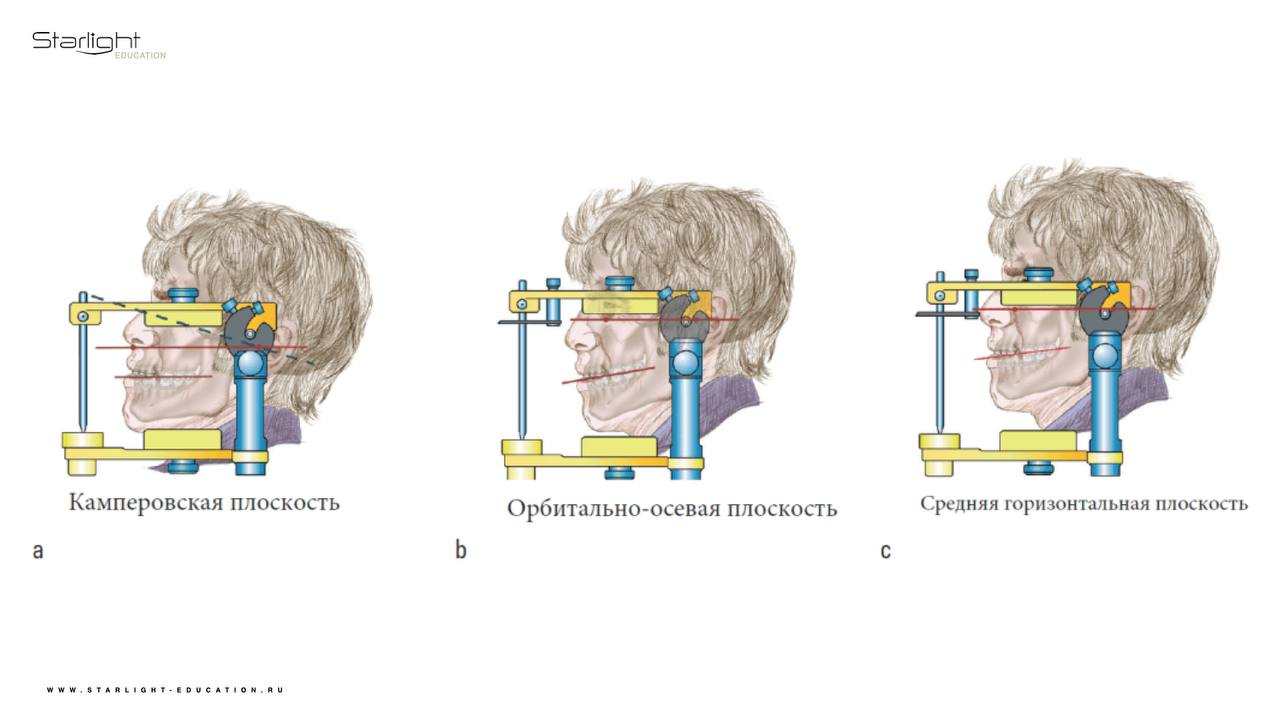

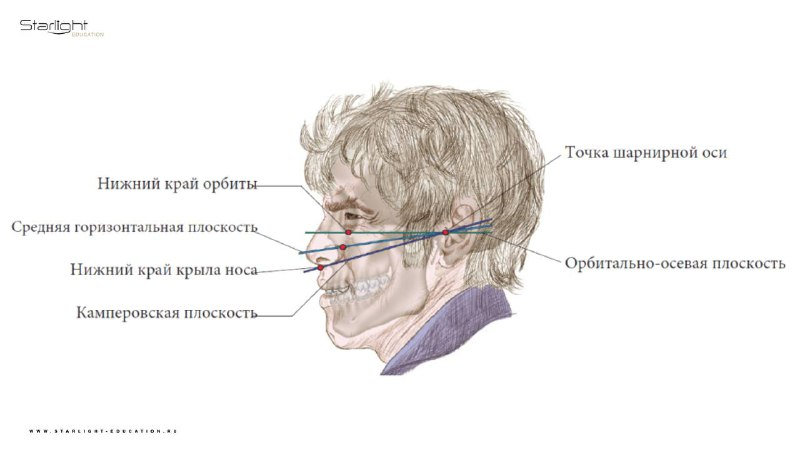

Для примера несколько видов референтных плоскостей:
1.Камперовская плоскость
Проходит через верхнюю границу козелков ушей и нижние края крыльев носа. В артикуляторе она параллельна верхней и нижней раме.
Проходит через верхнюю границу козелков ушей и нижние края крыльев носа. В артикуляторе она параллельна верхней и нижней раме.
2.Франкфуртская горизонталь (FH)
Универсальная референтная плоскость. Точки отсчёта: порион (верхняя точка наружного слухового прохода) и нижний край глазницы.
Универсальная референтная плоскость. Точки отсчёта: порион (верхняя точка наружного слухового прохода) и нижний край глазницы.
3.Средняя горизонтальная плоскость
Располагается между орбитально-осевой и Камперовской плоскостью. Проходит через шарнирную ось и точку, которая находится приблизительно на 43 мм выше резцовой точки нижней челюсти.
Располагается между орбитально-осевой и Камперовской плоскостью. Проходит через шарнирную ось и точку, которая находится приблизительно на 43 мм выше резцовой точки нижней челюсти.
Правильное пространственное расположение моделей по отношению к референтной плоскости важно для установки:
- окклюзионной плоскости,
- суставных путей,
- и других параметров.
Так всё-таки, почему я использую артикуляционную систему Gamma? Если догадались, пишите варианты в комментариях, а завтра дам ответ)
